2006-11-16 最近寒いね、風邪に注意。

_ 周波数特性測定。


2SB22 / 2SD30 のゲルマTrコンプリSEPPアンプ。だいぶ試聴も進み、基本的には現行回路でいけそうな感触を得てきたので、周波数特性と全高調波歪を測ってみた。
とはいえ、ブレッドボード上での実装なので、ノイズの回り込みはかなりある。特に全高調波歪はその分を勘案しないとね。

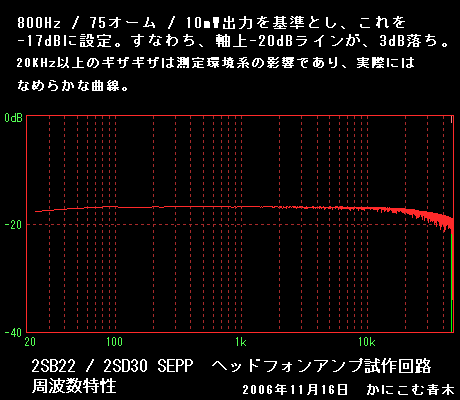

周波数特性は右図の通り。PC外付けのオーディオプロセッサでサンプリングし、WaveSpectraでプロット。オーディオプロセッサが96KHzなので、48KHzぐらいまでしか測定できないが、取りあえず充分。20Hzから48KHzまではほぼフラットと言ってよいと思う。

20KHz以上のギザギザは、私の使っているオシレータの問題で、連続可変中のレベルが不安定になるため。実際にはゆるやかで滑らかなカーブ。
オシロで見てみると、-3dBになるのは55KHzぐらいで、その先もたらたらと減衰し、120KHzで-6dB、250KHzで-12dBって具合にいい感じでフェードアウト。帯域的には充分でしょう。

全高調波歪率は800Hz / 75オーム / 10mW出力時で、約0.5%。但し上にも書いたとおりブレッドボードのむき出しノイズまみれでの測定なので、実力はもう少しよいかなって方向に転ぶと思われる。

今までは回路の基礎実験だったのでBB上でモノラル分しか作ってないが、今後ヘッドフォンを使った本格的な試聴に入りたいので、今週末にもユニバーサル基板上にステレオ分実装してみよう、ね。

_ 備忘録:ヘッドフォンインピーダンス測定データ。

http://www.geocities.jp/mister_terch/sokutei01.html (「粗忽ヘッドホン」というWebの中のコンテンツ。)

どうやって測ったか記述が無いのだけど、ヘッドフォンのインピーダンス特性って(なぜか)ほとんど公表されていないので貴重な資料。ダイソー\210-ヘッドフォンに続き、実は自分のK501も測ってみようと思っていたのだけど、上記URLにあったのでこれでいいや。
