_ オリンパスE-P1標準ズームの最もシャープになるF値は？

7/12に採取したデータですが、まとまりつつありますのでご紹介したいと思います。

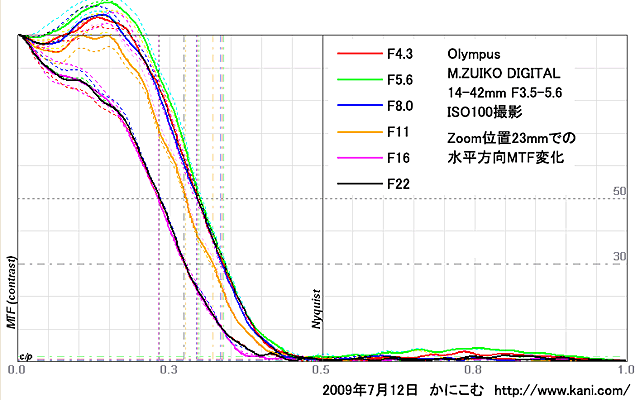

今回は、定量的に評価しようと思い、ISO12233解像力チャートを撮影し、この解像力チャートの中にある少し斜めの黒帯のエッジを使ったステップ応答によるMTF計測をしてみました。計測には、QuickMTFを用いました。

MTFデータの見方をご存知でない場合、このグラフを見てもなにがなんだか・・・だと思います。各人勉強してくれ・・・と言いたいところですが、ごく簡単な説明を、こちらに置きました（QuickMTFで生成されるMTF特性図の見方）（別窓開く）。

まずはじめにこの結果を見て思ったこと。　E-P1画像処理でエッジ立て過ぎ！　これって、いわゆるコンパクトデジカメや、携帯電話内蔵カメラのチューニングです。F8.0以下で低周波部がもれなく1.0を超えており、画像処理による過剰強調で、エッジに縁がついていることを示唆しております。

と、本件についてはとりあえずおいとくとして・・・

この結果からわかることは：

・今回撮影した条件ではF5.6が最大解像を得られるF値である。
・F11以上に絞ると回折ボケが発生して急速に解像感が失われていく。

ということです。シグマDP2と同じ傾向ですね。また、私が過去に銀塩で試写したレンズ（Mロッコール40mm/F2など）も同じ傾向を示すものが多かったです。F5.6ぐらいで最大解像というのは、光学系の相場みたいなものなのでしょうか・・・ね。

今後の試写は、F5.6で撮ってもよいのですがオリンパスE-P1標準ズームは最テレ42mmで開放Fが5.6ですので気持ち少し絞ってF6.3がよさそうです。特別な事情が無き限り、E-P1標準ズームでの今後の試写はF6.3で行うこととします。

_ オリンパスE-P1標準ズームの最もシャープになる焦点距離は？

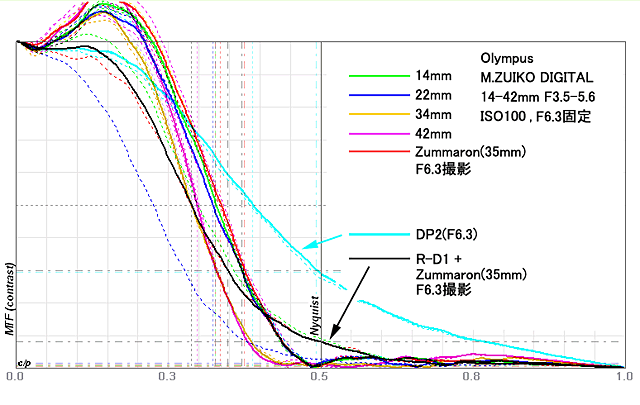

ざくっと傾向を掴みたいので、ざくっとズーム位置を変えて調べてみました。絞りはF6.3固定です。

オリンパスE-P1に1952年製ズマロン35mm/F3.5を付けたもの、エプソンR-D1に同じズマロンを付けたもの、シグマDP2での結果も合わせて入れてあります。

相変わらずDP2のすさまじさぶりが爆発しています。ベイヤーではあり得ないカーブを描いております。これはもうさすがとしかいいようがありません。

結果は：

・広角端（14mm）が最大解像を示す。
・望遠に行くに従って解像度は低下してゆく。

という、ごく当たり前のものでした。ま、これはズームレンズの一般的な特性ですので改めて言うことでもないのですが・・・　ただ、最テレ端である42mmは、特に低周波域のMTFが極度に高くなっており、なんでこんなことになっているのか謎であります。光学系の特性なのか、バックエンドの画像処理で最テレ端時にはより強力にエッジ強調をかけるようなことをしているのか・・・

しかしながら全てのズーム段において、1952年製のズマロンを超えられないというのはどうしたものでしょうか。もちろんズマロンと言えば歴史ある世界に名高い名レンズでありますが一方で、マイクロフォーサーズに最適化されていると思われる最新設計（と思われる）のM.ZUIKO DIGITAL ズームレンズの性能がこの程度であるという事実は、どう捕らえたらよいのでしょう・・・　M.ZUIKO DIGITALシリーズは今のところ2本しかリリースされていませんしまだランク分けされていないですが、値段から判断すれば「STANDARD」グレードでしょうね（所謂ところの『梅レンズ』）。『梅ズームの割には頑張っているなぁ』『設計製造コスト考えたらこんなもんでしょ』と見るべきか、『事実上の標準レンズなんだからもう少し頑張って欲しいなぁ』と思うか・・・私としては、まぁ、ボディー単体購入金額＋1万円でついてくる標準ズームレンズとしては、まぁこんな感じだろうな・・・って感じですかね。

さらに見てみますと、ズマロンを付けたR-D1の特性と同E-P1のそれを比べてみると非常に面白いことがわかります。E-P1では低周波部でコントラストが1.0を軽くオーバーしていますが、R-D1のそれは決して1.0を超えることが無く、また、R-D1のコントラスト減衰特性は解像を残したまま、実にゆとりをもったなだらかな減衰の仕方をしています。これだけを見れば、E-P1はコンパクトデジカメの延長線上にある画作り傾向であり、R-D1はハイエンドデジカメの画作り傾向であると言うことができそうです。どちらが良いか悪いかという問題ではありませんが、それぞれのカメラが『どちらを向いて作られたものか』ということを知る手がかりには、なります。

ただ、ここで注意しなければならない点があります。

M4/3のカメラシステムは、ボディー側でレンズの素性を信号ピンから読み取り、かなりの収差補正を画像処理で行っています。例えば歪曲収差などもリアルタイムで画像処理されてもちろんライブビューにも反映されています（これは地味だけど大変にすごいことなのだ）。

ひょっとして、付けられたレンズが「STANDARD」と判断された場合には、画像処理で過剰なエッジ補正が作用するようなことが行われているのかもしれません（いやそんなことしないかな？）。ズマロン（信号ピンが無いレンズ）付けたときどうなるかについては謎ですが、もしそのような補正が行われるのだとした場合、MTF結果を見る限りでは信号ピンが無いレンズの場合は「STANDARD」の処理がなされているようですね。

この謎を解明するためには、もっとグレードの高いレンズをE-P1に付けてみて、MTF特性を取ってみるしかありません。

MTF測定と同時に、実際のTV本解像力も測定しましたので以下にご紹介します。測定には、HYResを用いました。今回は、画像間の画素数の違いを吸収させる目的で、「解像率」なる指標を勝手に作って合わせて記載しました。

■解像率


　　解像率 = 解像TV本 / 基準Pixel数 x 100 [%]


すなわち、基準Pixelが全てきっちり解像した場合が 100[%]、全く解像しなかった場合が 0 [%] ということ。

E-P1は、ISO100, F6.3で撮影。R-D1はISO200, F6.3で撮影。DP2はISO100, F5.6で撮影。


　　　　　　　|　TV本解像度　　　　　　　|　解像率
　　E-P1　　　|　垂直[TV本]　水平[TV本]　|　垂直[%]　水平[%]
　　==========+==========================+===================
　　14mm      |　　　2469　　　2638　　　|　 81.6　　 87.2
　　----------+--------------------------+-------------------
　　22mm      |　　　2573　　　2589　　　|　 85.1　　 85.6
　　----------+--------------------------+-------------------
　　34mm      |　　　2279　　　2386　　　|　 75.4　　 78.9
　　----------+--------------------------+-------------------
　　42mm      |　　　2362　　　2404　　　|　 78.1　　 79.5
　　----------+--------------------------+-------------------
　　ズマロン  |　　　2520　　　2680　　　|　 83.3　　 88.6
　　==========+==========================+===================
　　R-D1 +    |　　　　　　　　　　　　　|
　　ズマロン  |　　　1711　　　1566　　　|　 85.6　　 78.3
　　==========+==========================+===================
　　DP2       |　　　1786　　　1816　　　|　101.5　　103.2
　　==========+==========================+===================

だいたいMTF特性と相関がとれる結果になっています。

R-D1にズマロンを付けたものも素晴らしい解像力を示し、DP2については相変わらず変態的な数値をはじき出しています。

なお、DP2については以前も、正規な解像力チャートで解像力測定をしましたが今回、新たに用意したインチキ4000本チャートで再度測定しなおしました。これは、測定環境を揃えることと、前回のデータと比較することで今回の実験データの信憑性を確認するためです。

ここで注意していただきたいのはE-P1のズマロンとR-D1のズマロンの数値です。同じレンズで解像率がR-D1のほうが高い　イコール　R-D1のデジタイズエンジンのほうが優秀だ！　というふうには即判断できないという点です。

E-P1に比べてR-D1のほうが、センサー上のひとつの画素のサイズが遥かに大きいのです。よって、ズマロンの持つ解像力によっては、E-P1のセンサー上にはきっちり解像していないという可能性も有り得ます。この問題を検証するためにはズマロンのもつ光学的解像力をきっちり測定する必要があるのですが、残念ながら　かにこむラボ　にはそのような設備がありません。

_ 最後に・・・オリンパスE-P1の下品なエッジについての私見。

E-P1のMTF特性図を見てはじめに思ったことは上でも書きました通り　E-P1画像処理でエッジ立て過ぎ！　　というものでした。

QuickMTFで生成されるMTF特性図の見方でも書きましたが、MTF特性カーブが1.0を超えるとそれは過剰補正を意味し、エッジの周囲に本来の被写体には無い「縁」が付きます。

コンパクトデジカメや携帯電話内蔵カメラの画像は、「ぱっと見」重視な画作りなためにエッジの過剰補正は常態化しており、メーカー問わずほぼ全てのモデルでE-P1のようなMTF特性を示します。

が、オリンパスE-P1が、果たしてこれでいいのでしょうか。

あくまでも私見ですが、これはちょっとやりすぎだろうに・・・と、思います。

私はE-P1を「高級なデジタルカメラ」だと思っていたのですが、私の認識が少し違ったのでしょうか。もし仮にコンパクトデジカメがレンズ交換可能になった高級機・・・という「高級」だったのだとしても、もう少し上品な画作りにして欲しかったです。

ちなみにエッジに付く「縁」とはどういうものか、具体例をお見せしましょう。

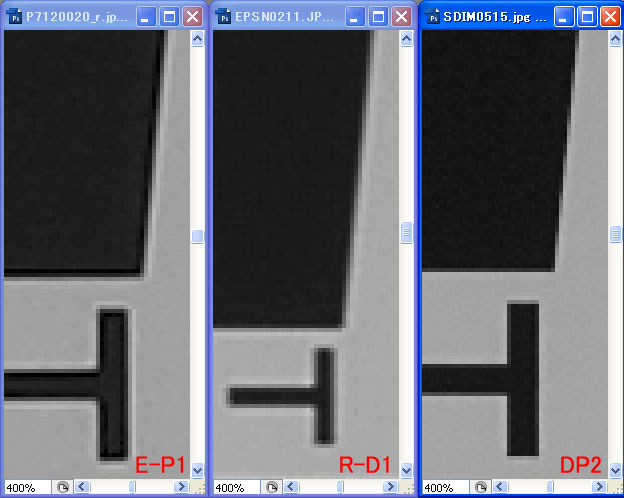

これは、それぞれのデジカメで撮影されたISO12233解像力チャートの、ステップ応答を観測する矩形エリアを、フォトショップ上で400%拡大表示したところをキャプチャしたものです。判別しやすいように、グレイスケール化して画像の明るさをそろえております。

E-P1を見ると、エッジに矩形の黒よりもより黒い黒、紙の白よりもより白い白が確認できます。

これが「縁」です。

R-D1はもとより、コンパクトデジカメであるDP2ですらここまでの過剰補正は行われておりません。

この「縁」、すごく気になるんですよね。不自然な描写になります。

E-P1で過去にご紹介した屋外実写画像も、よく見ていただければこの「縁」がどんなふうに実写で表れてくるのか、確認いただけると思います。

さて、ここまで書いていて、「そういえばパナのM4/3機はどんな画作りなのだろうか」と思い、解像力チャートを写した画像が無いかあちこち探してみましたところ、マイコミジャーナルさんのパナソニック LUMIX DMC-G1 実写インプレッションという記事を発見しました。

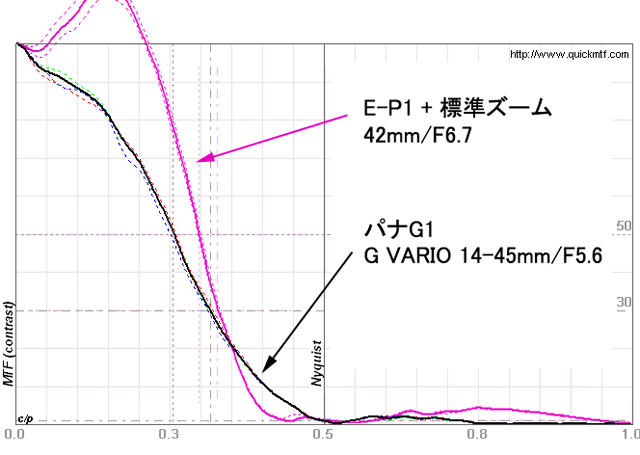

この記事中段にあるF5.6で撮影された解像力チャートを使って、MTFを取ってみました。

パナのDMC-G1は、E-P1に見られるようなエッジの過剰補正は行っていないことが、わかります。実際の解像度チャートが撮影された画像も、極めて自然な解像をしていて非常に上品な感じです。

このへんの処理はファームウェアや現像ソフトのバージョンアップで対応可能な領域です。E-P1の今後のバージョンアップに期待したいところです。

_ シグマDP2とオリンパスE-P1使ってみての感想。

どちらもある程度使ってみましたので、ある程度使った時点でのインプレを簡単にまとめておこうと思います。

SIGMA DP2

• シンプルなデザインはとても好感が持てる。黒ってのも、シックでいい感じ。
• 質感は高いとは言えない（むしろプラスチッキーでちゃちく感じる）が、これでもいちおうアルミボディーのモナカ構造。剛性感はかなり高く、実際丈夫そうであるので強度的に不安は全く感じない。
• コンパクトなアルミボディーであることも相まって、実に軽く持ち運びに苦労はしない。
• 電源オン時にレンズがせり出してくる際の起動音が少し下品。「うぅぎゅ〜〜ぎゅっ、ぎゅ〜〜っ」って感じ。「じーーーさっ」みたいな感じに静かに出てきてくれると嬉しいのだけど、写りには関係ないのでまぁいっか。
• レンズフードアダプタをつけた際の本体の取り回しは非常に快適。これがないとついついレンズに指を触れてしまわないかいつも注意していないとならないが、レンズフードアダプタ付けているとレンズに直接触れる可能性は限りなく低くなるだけでなく、フード部を無造作に「がしっ」と掴んでカメラを持てるので実に快適である。実際の撮影時のフォールディング性向上にも貢献してくれるし、もちろん有害光除去の効果も大きい。
• 液晶モニタの見えはまぁ普通。
• ライブビューは気持ちカクカクした感じだが、特に困ることは無い。
• オプションの光学ファインダーの見えは（DP1のそれと同じく）良好。
• レンズシャッターの作動は「ちっ」って感じで非常に小気味良い。音もほとんどしないので、静かな場所（舞台等）での撮影でもまるで問題無し。私は滅多にストロボ使わないけど、ストロボ全速同調もいいね。
• 電池の持ちはギリギリ実用範囲内ってところか。液晶モニタ使って普通に撮って、150枚ぐらいでボチボチ電池切れが見えてくる。この枚数だと私の場合、丸一日の撮影行では予備電池が必要。DP2での撮影行のときには大概DP1も持っているので、DP1から抜き取って使うということを過去何度か経験した。



Olympus E-P1

• 銀塩のPenのデザインをまんま流用した点についての賛否はおいといて、デザイン自体は悪くはないと思う（銀塩のPenのデザインが秀逸なのだから当たり前といえば当たり前）。
• ステンレスを強調したボディーは私としてはなかなか面白みがあってよいと思う。映画「バック・トゥー・ザ・フューチャー」のデロリアンみたいな無骨さがいい。
• 重さは、さすがに少し重く感じる。持ち歩くのに苦になるほどでは無いが、DP2のように「用もないのに持ち歩く」という気分にはなれない。「今日はE-P1で撮ろう」と思わないと持ち歩かない感じ。
• フォーカルプレーンシャッターのショックが結構大きいのが驚いた。「すこっ！」って感じで作動するが、思っていた以上に振動がある。スローシャッターで気になるレベル。
• 液晶モニタの見えはまぁ普通。
• AFは早くもなければいらつくほど遅くもない。0.7秒ぐらいか？　DP2が1秒ぐらいで、それで私は普通に使っているのでE-P1ももちろんトロいとは感じない。
• 写真を撮らないときでも遊べる。マウントアダプタを使って大昔のレンズを付けてみたりして、「ぉおかっこいいじゃないの」みたいな感じで、精巧に出来た航空機や鉄道模型をいじって楽しむみたいな遊び方が出来る。これは意外であった。DP2では有り得ない楽しみ方だと思う。これはレンズ交換出来る出来ないというだけの話では無い。例えば私の銀塩お散歩カメラ「ローライ35」はレンズ交換できないが、撮影しないときでも自室でレンズを沈胴させたり空シャッター切ったりして、なんとなく手にとって遊ぶようなことをすることがあるのだが、それと同じ楽しみ方がE-P1では可能だ。DP2では、こういう楽しみ方は出来ない。
• 電池の持ちはなかなか良好な感じ。ズームレンズで普通に撮って、200枚は余裕で撮れる。ここまで撮れれば丸一日電池補充無しで行ける感じ。沈胴システムが手動なのが、電池寿命upに貢献しているのかな？
• 三脚穴及び底板が、充分な強度を持った丈夫な金属製な点は頼もしい。
• レンズキットのズームレンズは、ボディーの質感に比べるとあまりにも安っぽい。単体価格からしていくら梅レンズだとしても、そこをひとつもう少しなんとか。パンケーキは持ってないので詳細不明。
• せっかくレンズの焦点距離情報もらっているのだから、液晶モニタに現在の焦点距離を表示して欲しい。ズーム端以外で毎回同じ焦点距離で撮ろうとすると、とても大変というか限りなく不可能に近い。
