Windows 上のストレージのどこか適当なところに本アーカイブを解凍します。レジストリは一切いじりません。解凍場所にアクセス権限があればどこに解凍していただいても動きます。
使わなくなったら、解凍したアーカイブ一式をゴミ箱行きにしてください。簡単です。

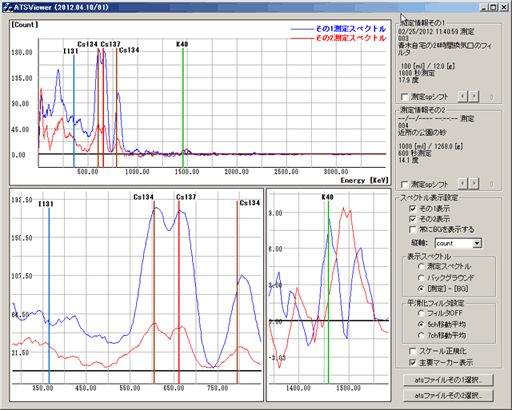

解凍したら、ATSViewer.exe を起動してください。このようなウインドウが表示されます。
大きなモニタを使われているかたは、ウインドウを大きくするとスペクトルが見やすいです。一度大きくしたウインドウサイズは、次回起動時に覚えていて同じ大きさで表示されます。
言葉で説明するとごちゃごちゃとややこしくなってしまうのですが、極めて簡単に使えるように作ったつもりですので、まずは動かして遊んでみてください。
サンプルats フォルダの中に、いくつかatsファイルが入っていますので、どれでもいいのでウインドウの中にファイルを落としてみてください。スペクトルを表示するハズです。慣れるまでの間は、1スペクトル表示で、いろいろ遊んでみることをお勧めします。「測定スペクトル」「バックグラウンド」「[測定] - [BG]」を切り替えてみたり、フィルタを使って表示の変化を見てみたり・・・
ではこれから、ややこしい説明をしてみます。
●atsファイルの読み込み
- ウインドウにファイルを落とす。
- 「atsファイルそのn選択...」ボタンを押す。
- 「測定情報そのn」の枠内にファイルを落とす。
AT1320Aを導入したPCには、おそらく以下の場所にatsファイルがあります。
atsファイルの在り処： C:\ProgramData\ATOMTEX\ATMA\Archive\
シーケンシャルに振られた番号でatsファイルが作られています（1.ats、2.ats、3.ats・・・）。ATSViewerは、このファイルを読むことで、スペクトルを表示します。
ATSViewerは、2つのatsファイルのスペクトルを同時に表示することができます。
怪しい測定結果に出会った際に、セシウムが入っていることが明らかな既知の測定結果等とスペクトルを比較検討考察することを目的として用意した機能です。サンプルatsフォルダ内にある、「003_マンション24時間換気口フィルタ.ats」「004_近所の公園の砂.ats」はCs-137、Cs-134が確実に含まれていますので、リファレンスの一例になると思います。
atsファイルを読み込むには3つの方法があります。
一番お気楽な方法です。はじめに落とされたファイルは「測定情報その1」に読み込まれます。次にまた、ファイルを落とすと、「測定情報その2」に読み込まれます。さらにまたファイルを落とすと、「どっちに読み込むか」を聞かれます。指定したほうの測定情報に、読み込まれます。
ボタンタイトルそのまんまですね。
「測定情報その1」の枠内にファイルを落とされた場合は「測定情報その1」に。「測定情報その2」にファイルを落とされた場合は「測定情報その2」に、読み込みます。「どっちに読み込むか」いちいち聞かれるのが面倒な人（=私 ^^)）向け機能です。
●スペクトルシフト機能
測定スペクトルのchをシフトする機能があります。「測定情報そのn」枠内の下のほうにあるチェックボックスがそれで、これをONにして、右にある矢印をちこちこいじることで、測定スペクトルのみをシフトすることができます。バックグラウンドスペクトルはシフトしません。
AT1320Aのスペクトルを見ているとよくあることなのですが、K-40のピーク位置が日によって数ch前後にずれることがあります。バックグラウンド減算して検出ピークを見る際、この数chのズレが問題となることがあり、そんなときに手動でちこちこ動かして、様子を見てみることができます。

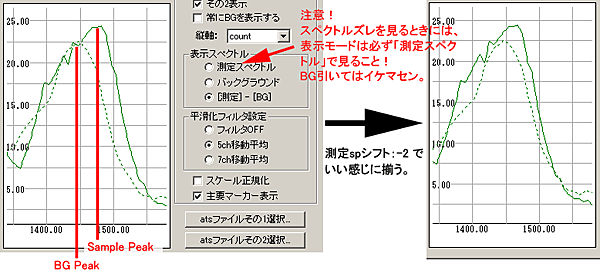

例えば、サンプルatsフォルダの中にある「004_近所の公園の砂.ats」を表示してみてください。表示モードを「測定スペクトル」、「常にBGを表示する」をチェックすることで、測定スペクトル中に含まれるK-40ピークと、BG由来のK-40ピーク位置のズレを確認することができます。これは、AT1320A納入初期の慣れない時期に、ためしに測ってみたものであるということもあり、キャリブレーションが充分取れておらず、バックグラウンドとサンプルでK-40位置が少しずれています。
スペクトルシフトで -2 すると、だいたいいい感じに合ってきます。図中にも書いてありますが、ピークズレを見る際には、必ずスペクトル表示モードを「測定スペクトル」にしてください。
AT1320Aの下部を本気で鉛遮蔽している等で、BGにK-40が見えない場合や、測定検体にK-40が無い場合には使えない方法ですが、それでもAT1320Aの検出限界付近の怪しいデータを解析する際には、役に立つ場合があるかもしれません。
測定スペクトルシフトが設定されていることに気づかずスペクトル観察を続けてしまうドジ（=私 ^^)）を未然に回避するため、測定スペクトルシフトが設定されているときにはメインスペクトル表示部にその旨目立つように表示されます。
●スペクトル表示設定
その1、その2共通で設定されます。
「その1表示」「その2表示」「常にBGを表示する」のチェックボックスは、そのタイトルまんまの機能です。
「縦軸」のプルダウンメニューは、縦軸スケールの種別を設定します。count を選んだ場合には、atsファイル中に記述されている各chのカウント値をそのまま表示します。cps を選んだ場合には、atsファイル中に記載されている各chのカウント値を、測定時間で割った値を表示します。同じ放射線強度を持った検体でも、測定時間が長いと当然ですが各chのカウント値は増えます。この、各chのカウント値を測定時間で割ることで、異なる測定時間の検体同士で、スペクトル波高から当該chの放射性物質濃度（正しくは放射エネルギー強度）の比較ができるようになります。
「表示スペクトル設定」の中に3つ並ぶラジオボタンは、どのスペクトルを表示するか・・・を、選択します。
[測定] - [BG] は、測定スペクトルからバックグラウンドを引いたものを表示します。AT1320Aの場合、検体密度が0.3g/cm3以下の場合、バックグラウンドはリファレンスBGが使われるのですが、このはリファレンスBGはatsファイル中に情報がありません（別の場所に専用のatsで格納されている）。ですので、検体密度が0.3g/cm3以下の場合の、バックグラウンドが関与するスペクトル表示は、AT1320Aが処理で使うスペクトルと異なってしまうことになりますのでこの点ご留意ください。
私見ですが、目視の定性観察であれば、それほど大きな差異は無いんじゃないかな～って、思っています。もし、気になるかたがいらっしゃいましたら、ご連絡ください。検体密度自動認識でリファレンスBGを読み込む仕様への変更を検討します。
「平滑化フィルタ設定」は、スペクトルデータにかける移動平均処理を選択します。
シグナルの弱めなピークがある場合、スペクトルがギザギザになってしまってトレース線の脳内補完が困難な場合があります。そんなときには、5ch移動平均か、7ch移動平均を選んでみてください。
「スケール正規化」は、2つのスペクトル比較時に威力を発揮します。
同じスケールのグラフにスペクトルを表示する関係上、あまりにも異なるピーク高を持つスペクトルを同時に表示すると、小さいほうが本当に小さくなってしまって全く認識できなくなる場合があります。
例えば、サンプルatsフォルダ中にある「001_Cs137密封線源」が好例です。これを読み込ませると、ほとんどすべての検体が太刀打ちできません。
こんなときに「スケール正規化」をチェックしますと、スペクトルの最大値を1.0として、正規化したスペクトルを表示します。当然、定量的な比較はできなくなりますが、スペクトルの形状比較等の定性比較は非常にやりやすくなります。
「主要マーカー表示」チェックボックスは、スペクトル図中に I-131、Cs-137、Cs134、K-40 に見られる主要ピーク位置をマークします。
実際に検出される位置は、K-40ピークが合っていてもセシウムあたりは左右に少し（1、2 ch ぐらい）ずれることがよくあります。どうも、そんな感じのもののようです。
●環境設定

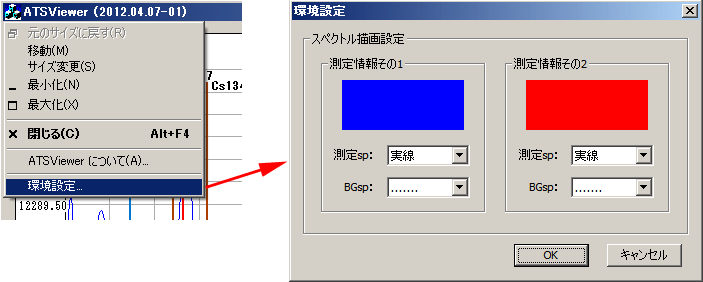

システムメニューの「環境設定...」で、スペクトルの表示色や線のパターンを選べます。
お好きな色にカスタマイズしてください。
以上で、ややこしい説明は終わりです。わからないこと、ご要望等がありましたら、お気軽にご連絡ください。
